Blum LaserControl: лазерная система контроля инструмента для станков с ЧПУ
На высокоскоростных обрабатывающих центрах контактный щуп не всегда успевает за темпом смены инструмента: контакт с наконечником занимает время, а сам наконечник изнашивается и требует периодической выверки. Лазерные системы контроля инструмента, к которым относится линейка Blum LaserControl немецкого производителя Blum-Novotest, решают эту задачу без механического контакта — луч лазера пересекается режущей кромкой, и электроника фиксирует момент прерывания сигнала. Ниже — как это устроено, чем лазерный контроль отличается от контактных и оптических аналогов, и как не ошибиться при выборе системы под конкретный станок.
- Принцип работы лазерного контроля инструмента
- Что измеряет LaserControl: длина, диаметр, поломка
- Лазерные системы против контактных щупов и оптических датчиков
- Как выбрать лазерную систему контроля инструмента
- Интеграция с ЧПУ и рабочий цикл измерения
- Аналоги и альтернативы Blum LaserControl
- Типичные ошибки эксплуатации
- Заключение
Принцип работы лазерного контроля инструмента
Система лазерного контроля инструмента состоит из излучателя и приёмника, установленных друг напротив друга по краям рабочей зоны станка. Между ними формируется тонкий лазерный луч. Когда шпиндель подводит вращающийся или неподвижный инструмент в зону измерения, кромка инструмента пересекает луч и частично или полностью перекрывает его. Приёмник фиксирует падение интенсивности сигнала, а система ЧПУ по координате оси в момент срабатывания вычисляет фактическую длину или радиус инструмента.
В отличие от контактного щупа, где наконечник физически касается инструмента и деформируется под нагрузкой, лазерный луч не изнашивается и не требует замены расходных частей — из механики есть только защитные шторки, закрывающие оптику от стружки и СОЖ (смазочно-охлаждающей жидкости) между циклами измерения. Это позволяет измерять кромку вращающегося инструмента на рабочей частоте шпинделя, что критично для контроля целостности фрез малого диаметра и сверл, где остановка на измерение статическим щупом просадила бы такт обработки.
Что измеряет LaserControl: длина, диаметр, поломка
Функционально система лазерного контроля закрывает три задачи, которые в старых схемах обработки решались разными приборами:
- Привязка длины и диаметра инструмента — после установки нового инструмента в шпиндель или револьверную головку система за один проход через луч определяет фактические размеры и передаёт корректор в таблицу инструментов ЧПУ, избавляя от ручного ввода по коррекции на инструмент.
- Контроль поломки в процессе обработки — между рабочими операциями шпиндель подводит инструмент к лучу повторно; если фактическая длина не совпадает с сохранённой, система выдаёт сигнал на прерывание цикла, что предотвращает порчу партии деталей отломанным сверлом.
- Контроль на биение и износ кромки — на моделях с расширенной обработкой сигнала (в терминологии Blum это функция DIGILOG, то есть аналоговая интерпретация профиля прерывания луча, а не просто бинарное «луч перекрыт — не перекрыт») можно оценить форму профиля резца и выявить сколы, которые не приводят к полной поломке, но искажают геометрию детали.
Именно аналоговый режим измерения отличает системы уровня LaserControl от простых лазерных барьеров: вместо одного порога срабатывания электроника анализирует изменение интенсивности сигнала по всей ширине луча, что повышает повторяемость измерения и позволяет ловить дефекты кромки, а не только полную поломку инструмента.
Лазерные системы против контактных щупов и оптических датчиков
При выборе способа контроля инструмента приходится сопоставлять три технологии: контактные щупы наладки инструмента, лазерные барьерные системы и инфракрасные датчики. У каждой есть своя область применения, и часто на одном станке оправдано сочетание сразу двух схем — например, лазер для контроля целостности на высоких оборотах и контактный щуп для точной привязки перед финишной операцией.
| Параметр | Лазерный контроль (LaserControl) | Контактный щуп | ИК-датчик наладки |
|---|---|---|---|
| Контроль вращающегося инструмента | Да, без остановки шпинделя | Нет, требует остановки | Ограничено, зависит от модели |
| Износ измерительного элемента | Отсутствует, есть только защита оптики | Стилус изнашивается и требует замены | Оптическое окно требует очистки |
| Чувствительность к СОЖ и стружке | Средняя, нужны обдув и шторки | Низкая | Высокая, требует защиты линзы |
| Контроль поломки в паузах цикла | Быстрый, доли секунды на замер | Медленнее из-за подвода и касания | Быстрый |
| Типичная область применения | Мелкий и средний инструмент, высокоскоростная обработка | Привязка детали и инструмента, разметка нуля | Наладка инструмента без сплошного луча |
Подробнее о принципах работы контактных систем и разнице между стилусом, щупом и наконечником можно почитать в статье про стилус, щуп и наконечник, а обзор производителей контактных решений — в материале о производителях контактных щупов Renishaw, Blum, Marposs, Hexagon.
Как выбрать лазерную систему контроля инструмента
При подборе лазерной системы контроля для конкретного станка стоит последовательно проверить несколько параметров, а не ориентироваться только на бренд.
- Габариты рабочей зоны и доступное место для установки. Излучатель и приёмник монтируются на противоположных сторонах зоны обработки, поэтому нужно заранее оценить, хватает ли свободного пространства и не будет ли конфликта с ограждением, магазином инструмента или зоной работы приводов подачи осей.
- Диапазон диаметров контролируемого инструмента. Для мелких сверл и фрез важна толщина и стабильность самого луча, для крупного инструмента — ширина рабочего окна системы.
- Наличие аналогового режима измерения (DIGILOG или его аналог у другого производителя). Если задача — не только «есть/нет поломка», а контроль формы кромки и биения, простой лазерный барьер этой функции не даст.
- Совместимость с системой ЧПУ. Уточняйте по документации станка, поддерживает ли стойка (Fanuc, Siemens Sinumerik, Heidenhain TNC) готовый макроцикл под конкретную марку лазерной системы или потребуется адаптация PLC-программы.
- Условия эксплуатации — стружка, СОЖ, охлаждение под давлением. Для «мокрой» обработки нужны версии с обдувом оптики сжатым воздухом и защитными шторками, иначе загрязнение линзы даст ложные срабатывания.
Если станок уже оснащён контактным щупом наладки инструмента, но нужен дополнительный контроль поломки на высоких оборотах, часто выгоднее не менять существующую систему, а добавить лазерный барьер как второй контур контроля — это снижает риск простоя из-за одной точки отказа.
Интеграция с ЧПУ и рабочий цикл измерения
Лазерная система контроля инструмента подключается к стойке ЧПУ через отдельный интерфейсный модуль, который принимает сигнал прерывания луча и передаёт его в программируемый контроллер станка — PLC станка с ЧПУ. Типовой цикл измерения выглядит так:
- Управляющая программа вызывает макрос измерения инструмента, обычно привязанный к M-коду или отдельной G-функции, заданной постпроцессором.
- Шпиндель подводит инструмент к зоне луча на рабочей или сниженной частоте вращения — конкретное значение уточняйте по руководству станка и рекомендациям производителя лазерной системы.
- При пересечении луча кромкой фиксируется координата оси, из которой вычисляется длина или радиус инструмента с поправкой на калибровочные значения самой системы.
- Результат записывается в таблицу корректоров инструмента; при выходе за допуск ЧПУ формирует тревогу и останавливает цикл, не допуская обработки бракованной деталью.
Точность самого измерения зависит не только от лазерной системы, но и от общей геометрической точности станка — люфтов в приводах осей и состояния шарико-винтовой передачи (ШВП). Если результаты контроля инструмента плывут при стабильно исправной оптике, стоит проверить износ ШВП по методике из статьи о признаках износа ШВП, а также общую точность позиционирования станка — периодическая проверка и калибровка описаны в материале о калибровке станков лазерным трекером.
Аналоги и альтернативы Blum LaserControl
На рынке лазерных систем контроля инструмента кроме Blum-Novotest представлены Heidenhain и Renishaw — их решения ориентированы на схожие задачи, но отличаются интерфейсами подключения к стойке ЧПУ и рекомендуемым диапазоном применения. При замене неисправной системы или проектировании новой линии стоит рассматривать совместимость с уже установленной стойкой ЧПУ станка, а не только паспортные характеристики самого датчика.
Компактная лазерная система контроля инструмента для станков с ограниченным пространством в рабочей зоне — альтернатива Blum LaserControl на базе технологий Heidenhain.
Упрощённая версия лазерной системы для контроля инструмента среднего диапазона диаметров, подходит для замены выработавших ресурс аналогичных систем на существующей стойке ЧПУ.

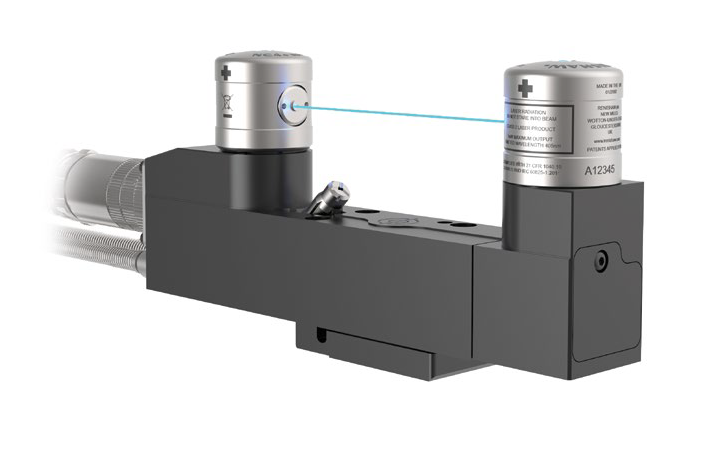

Раздельная конструкция излучателя и приёмника позволяет разнести узлы по рабочей зоне станка там, где компоновка не допускает единого блока — ещё один вариант лазерного контроля инструмента.

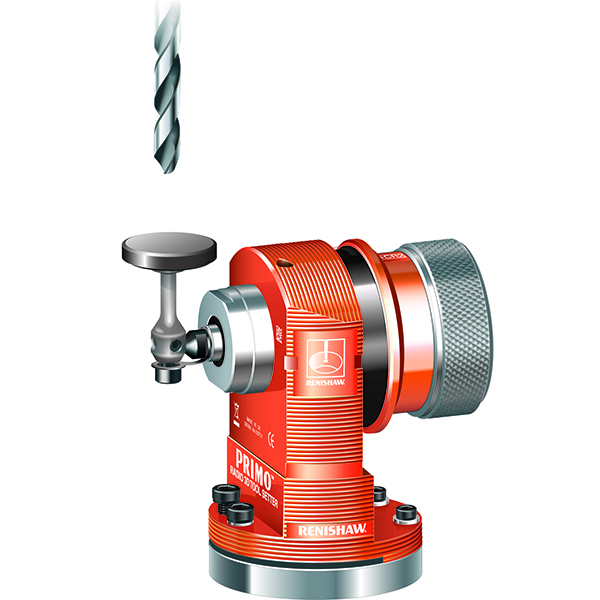

Вариант системы наладки инструмента Renishaw для станков, где требуется совместимость с существующим интерфейсом контроля без переработки макросов измерения.
Типичные ошибки эксплуатации
Большинство отказов лазерных систем контроля инструмента связаны не с электроникой, а с обслуживанием и настройкой цикла измерения:
- Загрязнение оптики стружкой и остатками СОЖ. Если защитные шторки не срабатывают или обдув сжатым воздухом отключён, интенсивность луча падает, и система начинает давать ложные срабатывания на исправном инструменте.
- Измерение на неверной частоте вращения шпинделя. Слишком высокая скорость подачи инструмента в луч снижает точность фиксации момента прерывания, слишком низкая — увеличивает время цикла без выигрыша в точности.
- Отсутствие периодической калибровки положения самой системы относительно нуля станка — после столкновений, ремонта ограждений или замены крепёжных элементов положение излучателя и приёмника нужно перепроверять.
- Игнорирование расхождения показаний лазерного контроля и контактного щупа, если на станке установлены обе системы. Систематическое расхождение — повод проверить геометрию станка, а не сразу менять один из датчиков.
- Работа без обновления таблицы корректоров после смены партии инструмента — разброс по вылету у нового инструмента может выйти за допуск, заданный в цикле контроля поломки, и система будет ложно останавливать обработку.
FAQ: частые вопросы
В чём отличие Blum LaserControl от контактного щупа наладки инструмента?
Лазерная система измеряет инструмент без физического контакта, пересекая кромкой лазерный луч, и может контролировать вращающийся инструмент прямо в процессе обработки. Контактный щуп требует остановки шпинделя и касания наконечником, а его стилус со временем изнашивается.
Можно ли использовать лазерный контроль инструмента и контактный щуп на одном станке?
Да, это распространённая схема: лазер отвечает за быстрый контроль поломки на рабочих оборотах, а контактный щуп — за точную привязку размеров перед финишными операциями.
Почему лазерная система начала давать ложные срабатывания на исправном инструменте?
Чаще всего причина — загрязнение оптики стружкой или остатками СОЖ либо смещение положения излучателя и приёмника после столкновения или ремонта ограждений. Стоит проверить обдув оптики и провести повторную калибровку положения системы.
Подходит ли лазерный контроль инструмента для мелких сверл и фрез?
Да, для мелкого инструмента лазерный контроль часто предпочтительнее контактного щупа, но важно уточнить у поставщика толщину и стабильность луча конкретной модели, так как разные системы рассчитаны на разный диапазон диаметров.
Как часто нужно калибровать лазерную систему контроля инструмента?
Периодичность зависит от интенсивности эксплуатации и рекомендаций производителя — уточняйте по руководству к конкретной системе. Дополнительная проверка требуется после любого механического воздействия на зону крепления излучателя или приёмника.
Заключение
Лазерный контроль инструмента — не замена контактному щупу, а дополняющая технология, которая закрывает задачи, критичные для высокоскоростной обработки: контроль поломки на рабочих оборотах шпинделя и быструю привязку размеров без остановки цикла. Выбор конкретной системы — Blum LaserControl, Heidenhain TL или Renishaw NC4 — определяется совместимостью со стойкой ЧПУ, компоновкой рабочей зоны и условиями обработки, а не только паспортными характеристиками датчика.
Если нужно подобрать лазерную систему контроля инструмента под конкретную модель станка, проверить совместимость с текущей стойкой ЧПУ или диагностировать причину ложных срабатываний уже установленной системы, специалисты ООО «Эффективное производство» помогут с подбором оборудования и настройкой цикла измерения.
