Interference error на Mazak: столкновение осей на многозадачных станках
На многозадачных обрабатывающих центрах Mazak (Integrex, Multi-Tasking, Done-in-One) в одной рабочей зоне одновременно работают шпиндель, противошпиндель, револьверная головка, задняя бабка и иногда фрезерный шпиндель. Чем больше подвижных узлов делят общее пространство, тем выше риск, что один узел окажется на пути другого. Именно для предотвращения такого столкновения система ЧПУ Mazatrol следит за взаимным положением осей и при опасном сближении выдаёт Interference Error — ошибку интерференции (столкновения). Разберёмся, как устроена эта защита, из-за чего она срабатывает и что предпринять, если станок уже остановился с этой ошибкой.
- Что такое Interference Error и зачем она нужна
- Зоны риска на многозадачных станках Mazak
- Основные причины срабатывания ошибки
- Как система обнаруживает столкновение
- Порядок действий после аварийного останова
- Настройка и калибровка зон защиты
- Профилактика: оснастка, привязка инструмента, контроль геометрии
- Заключение
Что такое Interference Error и зачем она нужна
Interference Error — это программно-аппаратная защита, которая рассчитывает виртуальные габариты подвижных узлов станка (патрон, револьверная головка, задняя бабка, инструмент) в реальном времени и блокирует движение, если траектория одного узла пересекается с зоной, занятой другим. На обычном трёхкоординатном станке с одним шпинделем такая проверка почти не нужна — узлов мало, и они физически разнесены. На Integrex, где два шпинделя и одна или две револьверные головки работают в общей зоне, вероятность столкновения на порядок выше, поэтому контроль интерференции встроен в логику ЧПУ Mazatrol как обязательный элемент.
Ошибка появляется в двух режимах:
- Предупредительная остановка — система прогнозирует столкновение по управляющей программе ещё до фактического движения и останавливает цикл до начала обработки.
- Аварийный останов — интерференция обнаружена уже во время движения, обычно из-за отклонения фактической геометрии от расчётной (смещение нуля, деформация оснастки, неверные параметры инструмента).
Второй случай опаснее: он означает, что защита сработала «впритык», и есть риск, что физический контакт уже произошёл или произойдёт при следующем пуске без устранения причины.
Зоны риска на многозадачных станках Mazak
На станках типа Integrex зоны потенциальной интерференции формируются вокруг нескольких пар узлов. Понимание этих пар помогает быстрее локализовать причину при разборе конкретной ошибки.
| Пара узлов | Типичная ситуация риска | Последствие при столкновении |
|---|---|---|
| Главный шпиндель — противошпиндель | Передача детали при недостаточном разведении шпинделей | Повреждение патронов, сбой синхронизации осей |
| Револьверная головка — задняя бабка | Смена инструмента при выдвинутом центре задней бабки | Поломка державки, смещение центра |
| Инструмент — патрон/деталь | Неверная длина инструмента после привязки | Скол пластины, брак детали |
| Фрезерный шпиндель — токарная башня | Совмещённая обработка на многозадачном центре | Авария шпиндельного узла, простой станка |
Многозадачные центры с фрезерным шпинделем в револьверной головке или на отдельной оси B особенно чувствительны к точности параметров интерференции — там геометрия узлов сложнее, чем на классическом токарном станке с одной башней.
Основные причины срабатывания ошибки
Interference Error — это следствие, а не первопричина. За ней обычно стоит одно из нескольких типовых нарушений:
- Ошибки в управляющей программе — неверные координаты позиционирования узлов, отсутствие безопасных отступов между переходами, некорректный порядок смены инструмента.
- Неверные параметры инструмента — ошибка при вводе длины или диаметра резца, устаревшие данные коррекции после переточки или замены пластины.
- Смещение нуля станка — потеря референтной точки по одной из осей, из-за которой система неверно рассчитывает фактическое положение узла.
- Деформация или проскальзывание оснастки — деталь зажата с перекосом, кулачки патрона изношены неравномерно, из-за чего реальные габариты заготовки отличаются от заданных в программе.
- Устаревшие или неверно заданные параметры зон защиты — после модернизации станка, замены револьверной головки или задней бабки параметры интерференции не были пересчитаны под новую геометрию.
- Неисправность датчиков положения — сбой энкодера оси приводит к тому, что контроллер получает искажённые данные о фактическом положении узла.
На практике большая часть аварийных (не предупредительных) случаев связана именно со смещением нуля или деформацией оснастки, а не с ошибкой в программе — программа проверяется симуляцией заранее, а физическое состояние станка меняется со временем.
Как система обнаруживает столкновение
Контроль интерференции в Mazatrol строится на трёх источниках данных:
- Геометрическая модель станка — заданные в параметрах ЧПУ габариты патронов, револьверных головок, задней бабки и рабочей зоны каждого узла.
- Текущие координаты осей — данные от датчиков линейных и угловых перемещений, по которым контроллер знает фактическое положение каждого узла в реальном времени.
- Параметры активного инструмента — длина, диаметр, вылет, полученные либо вручную, либо через датчик привязки инструмента.
Система на каждом такте интерполяции сверяет расчётные габариты узлов и, если минимальное расстояние между ними приближается к нулю, блокирует движение раньше физического контакта. Точность этой проверки напрямую зависит от достоверности исходных данных — если геометрическая модель не соответствует реальности (например, после установки другой оснастки без пересчёта параметров), защита может сработать с опозданием или, наоборот, слишком рано, мешая штатной обработке.
Корректность данных о фактической длине и положении инструмента удобно поддерживать датчиком привязки, который измеряет параметры автоматически перед циклом, а не полагается на ручной ввод оператора.
Автоматическое измерение фактической длины инструмента перед циклом снижает риск ошибки в параметрах, из-за которой контроллер неверно рассчитывает зону интерференции.
Порядок действий после аварийного останова
Если станок остановился с Interference Error в процессе движения, а не на этапе предварительной проверки программы, действовать нужно последовательно, не пытаясь сразу продолжить цикл:
- Зафиксировать точный текст и код ошибки, номер кадра управляющей программы, положение всех осей на момент останова — эти данные понадобятся для анализа.
- Не перемещать оси в ручном режиме до визуального осмотра рабочей зоны — узлы могут находиться в контакте или в опасной близости.
- Осмотреть зону предполагаемого столкновения: патрон, револьверную головку, заднюю бабку, инструмент — на предмет видимых повреждений или следов контакта.
- Проверить актуальность коррекций на инструмент и параметров смещения нуля по осям, участвовавшим в кадре с ошибкой.
- Проверить состояние зажимной оснастки — не сместилась ли деталь, не изношены ли кулачки патрона неравномерно.
- Только после исключения физических повреждений отвести оси вручную на малой скорости, контролируя зазоры визуально.
Отличить сбой платы управления от механической причины помогает простой признак: если ошибка воспроизводится стабильно на одном и том же кадре программы независимо от заготовки и оснастки — причина, скорее всего, в параметрах геометрии или программе. Если ошибка «плавает» и появляется в разных местах цикла — вероятнее нестабильность датчика положения или люфт в механике оси. Общую логику диагностики кодов ошибок Mazak удобно свести с материалом о кодах ошибок Mazak, а отдельно стоит проверить, не связана ли остановка с приводом или сервосистемой — это разобрано в статье об ошибках системы привода Mazatrol.
Настройка и калибровка зон защиты
Параметры интерференции задаются в геометрических данных станка и требуют пересчёта в нескольких случаях: после замены револьверной головки или задней бабки, после модернизации станка, после ремонта с заменой шпиндельного узла, а также при переходе на оснастку других габаритов. Уточняйте порядок ввода параметров по руководству обслуживания конкретной модели — набор параметров и их номера отличаются между сериями Integrex, Quick Turn и Multi-Tasking.

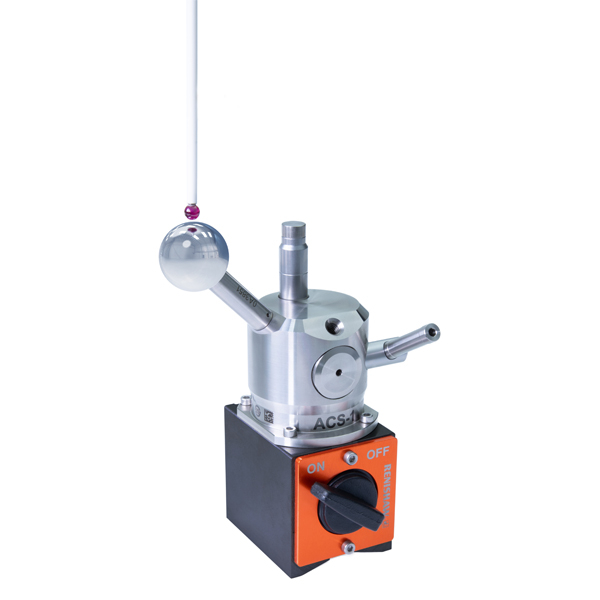

Помимо ввода параметров вручную, точность геометрической модели станка стоит подтверждать инструментальной проверкой — калибровкой осей и щупов. Для станков Mazak Integrex и Vortex производитель Renishaw предлагает специализированное программное обеспечение для калибровки измерительных щупов и настройки станка на соответствие фактической геометрии.
Позволяет привести данные калибровки измерительных щупов в соответствие с фактической геометрией станка — это снижает риск ложных срабатываний и пропущенных аварийных ситуаций Interference Error.
Для проверки станка в целом — не только параметров зон, но и общей точности позиционирования осей — применяется калибровка и проверка геометрии станка, которая позволяет выявить накопленное отклонение до того, как оно приведёт к аварийной остановке.
Комплексная услуга проверки геометрической точности станка, актуальная при пересчёте параметров зон защиты после модернизации или ремонта многозадачного центра.
Профилактика: оснастка, привязка инструмента, контроль геометрии
Большинство аварийных Interference Error можно предотвратить регулярным контролем состояния оснастки и данных, которыми пользуется ЧПУ. На многозадачных станках Mazak стоит уделять внимание следующим пунктам:
- Регулярная проверка состояния кулачков токарного патрона — неравномерный износ смещает деталь и меняет её фактические габариты относительно расчётных.
- Автоматическая привязка инструмента датчиком вместо ручного ввода координат — исключает человеческую ошибку в параметрах длины и диаметра.
- Симуляция управляющей программы перед первым запуском на новой оснастке — большинство систем ЧПУ Mazatrol позволяют проверить траектории на предмет интерференции без реального прогона.
- Пересчёт параметров зон защиты при любой замене узлов — револьверной головки, задней бабки, зажимных приспособлений.
- Плановая проверка энкодеров осей — нестабильные показания датчика положения искажают расчёт зоны интерференции даже при исправной механике.
Отдельное внимание стоит уделить зажимной оснастке: для многозадачных центров, где деталь передаётся между шпинделем и противошпинделем, критична повторяемость зажима. Изношенный или неподходящий по типоразмеру патрон повышает риск смещения детали и, как следствие, ложного или реального срабатывания защиты от столкновения.
Исправный патрон с равномерным износом кулачков обеспечивает повторяемость зажима детали, что снижает риск отклонения фактической геометрии от расчётной модели станка.
Важна и точность работы револьверной головки как одного из наиболее подвижных узлов в зоне риска — регулярное обслуживание и своевременная диагностика этого узла снижают вероятность накопления люфта, который система интерференции не учитывает в статических параметрах. Подробнее о правилах эксплуатации таких узлов — в материале про револьверные головки Baruffaldi.
FAQ: частые вопросы
Чем предупредительная Interference Error отличается от аварийной?
Предупредительная останавливает цикл до начала движения по результатам симуляции программы, аварийная возникает уже во время реального перемещения осей и указывает на расхождение фактической геометрии с расчётной моделью.
Можно ли просто отключить контроль интерференции, чтобы не тормозить цикл?
Отключение защиты возможно на уровне параметров, но крайне не рекомендуется на многозадачных станках — риск реального столкновения узлов и дорогостоящего ремонта значительно выше экономии времени.
Нужно ли пересчитывать параметры зон защиты после замены револьверной головки?
Да, обязательно. Геометрическая модель, по которой система рассчитывает зону столкновения, привязана к конкретным габаритам узла, и после замены её нужно обновить согласно руководству по обслуживанию станка.
Может ли Interference Error быть ложной, без реальной угрозы столкновения?
Да, если параметры геометрии станка или коррекции инструмента введены некорректно, система может останавливать станок при отсутствии реальной опасности — это тоже требует диагностики и исправления данных.
С чего начать диагностику, если ошибка повторяется на одном и том же кадре программы?
Проверить координаты и коррекции, заданные в этом кадре, сверить их с фактическим положением узлов и состоянием оснастки — стабильное повторение на одном месте обычно указывает на программу или параметры, а не на случайный сбой датчика.
Заключение
Interference Error на многозадачных станках Mazak — это сигнал о рассогласовании между расчётной геометрической моделью и фактическим состоянием станка, оснастки или программы. Предупредительная остановка обычно указывает на ошибку в управляющей программе, аварийная — на физическое отклонение: смещение нуля, износ оснастки, неверные параметры инструмента или сбой датчика положения. Регулярная калибровка геометрии, автоматическая привязка инструмента и контроль состояния зажимной оснастки заметно снижают частоту таких остановов.
Если ошибка повторяется несмотря на проверку программы и параметров, либо вы не уверены, что именно вызывает столкновение на конкретной модели Integrex или Multi-Tasking, обратитесь к специалистам ООО «Эффективное производство» — поможем с диагностикой, подбором датчиков привязки инструмента и калибровкой геометрии станка.
