Ошибки Mazatrol PLC №200–399, 1200–1399: диагностика неисправностей станка

Коды ошибок программируемого логического контроллера (ПЛК, PLC — Programmable Logic Controller) в системе Mazatrol относятся к вспомогательной логике станка: блокировкам ограждений, гидравлике и пневматике, автоматической смене инструмента, периферийным механизмам и обмену сигналами между ПЛК и приводами осей. В отличие от ошибок серводвигателей или программы обработки, эти коды почти всегда указывают на конкретный датчик, концевой выключатель или исполнительный механизм, а не на саму электронику ЧПУ. Проблема в том, что диапазоны 200–399 и 1200–1399 у разных моделей Mazak и разных версий ПЛК-программы могут означать разные вещи — логика ПЛК пишется индивидуально под конфигурацию станка поверх базовой платформы. Ниже — систематизация по смысловым блокам и порядок действий при появлении такой ошибки.

1. Что такое ошибки ПЛК в Mazatrol и почему нумерация «плавает»
2. Группа 200–249: безопасность, ограждения, блокировки
3. Группа 250–299: гидравлика, пневматика, смазка
4. Группа 300–349: автоматическая смена инструмента (АТС)
5. Группа 350–399: периферия и вспомогательные механизмы
6. Группа 1200–1299: обмен ПЛК с приводами и осями
7. Группа 1300–1399: зоны безопасности и интерлоки
8. Порядок диагностики: с чего начинать

Что такое ошибки ПЛК в Mazatrol и почему нумерация «плавает»

ПЛК станка Mazatrol отвечает за всё, что не связано напрямую с интерполяцией осей: сигналы концевых выключателей, реле давления, датчики наличия инструмента, состояние дверей и кожухов, работу конвейера стружки, насосов СОЖ и смазки. Эта логика описывается отдельной программой (лестничной схемой, ladder), которую производитель станка адаптирует под конкретную модель — токарный центр, фрезерный обрабатывающий центр или комплекс с автоматической загрузкой. Поэтому один и тот же номер кода на разных моделях может относиться к разным цепям.

Диапазон 200–399 в большинстве конфигураций Mazatrol закреплён за «базовыми» сигналами безопасности и вспомогательных систем, а диапазон 1200–1399 — за более сложной логикой взаимодействия ПЛК с приводами осей и расширенными зонами безопасности (двойные каналы, зоны с независимым контролем). Прежде чем действовать по таблицам ниже, откройте список сообщений ПЛК (Alarm/Message List) в разделе диагностики стойки — там же обычно указан текстовый комментарий к коду, привязанный к конкретной цепи станка.

Группа 200–249: безопасность, ограждения, блокировки

Эти коды защищают оператора: они запрещают цикл или аварийно его останавливают, если не выполнено условие безопасности — дверь открыта, кожух не закрыт, кнопка аварийного останова активна. Игнорировать их и «обходить» перемычками нельзя ни при каких обстоятельствах — это прямое нарушение техники безопасности.

Группа 250–299: гидравлика, пневматика, смазка

Здесь собраны коды, связанные с давлением рабочих сред и качеством смазки направляющих и опор ходового винта (ШВП — шарико-винтовая передача). Падение давления или недостаток смазки не всегда останавливают станок мгновенно, но при длительном игнорировании приводят к ускоренному износу направляющих и подшипников.

Группа 300–349: автоматическая смена инструмента (АТС)

Ошибки АТС (Automatic Tool Changer) — одна из самых частых причин простоя обрабатывающих центров Mazak. Логика смены инструмента завязана на десятки датчиков положения, зажима и наличия инструмента, поэтому сбой в одном сигнале останавливает весь цикл.

При системных сбоях смены инструмента полезно дополнительно свериться со списком типовых причин в статье о неисправностях ATC на обрабатывающих центрах.

Группа 350–399: периферия и вспомогательные механизмы

Сюда относятся конвейер стружки, система подачи СОЖ (смазочно-охлаждающей жидкости), вентиляция шкафа управления и датчики уровня масла. Эти ошибки редко угрожают точности обработки напрямую, но нарушают ритм производства и при длительном простое могут привести к перегреву электронного шкафа.

Если вентилятор шкафа управления встаёт регулярно, дешевле заменить его на исправный, чем допускать перегрев электроники — ассортимент подходящих узлов есть в разделе вентиляторы охлаждения.

Группа 1200–1299: обмен ПЛК с приводами и осями

Расширенный диапазон 1200–1299 отвечает за обмен сигналами между ПЛК и сервоприводами осей — готовность привода, подтверждение состояния оси, синхронизацию по внутренней шине. Такие коды часто возникают не из-за неисправности самого привода, а из-за сбоя на уровне модуля ввода-вывода или кабельного соединения между ПЛК и силовой частью.

Модуль ввода-вывода — типовая точка отказа в этой группе: на нём собираются десятки дискретных сигналов, и повреждение одного канала может блокировать весь тракт связи ПЛК с приводом.

Электронные компоненты · Модуль ввода-вывода

A03B-0815-C001 Fanuc модуль ввода-вывода системы ЧПУ

A03B-0815-C001

Модуль ввода-вывода, применяемый для сбора дискретных сигналов и передачи их в контроллер — типовая замена при отказе канала связи ПЛК с периферией или приводом.

Тип модуль ввода-вывода Применение ЧПУ / ПЛК

Цена по запросу Смотреть в каталоге →

Группа 1300–1399: зоны безопасности и интерлоки

Коды этого диапазона относятся к расширенной системе безопасности — двойным каналам контроля (dual channel), независимым зонам обработки на многошпиндельных станках и синхронизации самого цикла ПЛК (watchdog — сторожевой таймер, контролирующий зависание программы). Такие ошибки требуют особой аккуратности: часто они «маскируют» реальную неисправность датчика под сбой логики безопасности.

Порядок диагностики: с чего начинать

Прежде чем менять компоненты, стоит разграничить два принципиально разных случая: отказ платы управления (логики ПЛК) и отказ силовой части или конкретного датчика. Признаки различаются:

• Если ошибка воспроизводится стабильно и её можно снять сигналом «вручную» на клемме датчика — проблема почти всегда в датчике, концевике или кабеле, а не в контроллере.
• Если ошибка «плавает», пропадает после перезагрузки и не связана с конкретной цепью — вероятен сбой самой платы ПЛК, модуля ввода-вывода или помехи в кабельной трассе.
• Если сбоят сразу несколько несвязанных сигналов одновременно — проверьте общее питание 24 В и целостность земляного контура, а не отдельные датчики.

1. Зафиксируйте точный текст и код сообщения, время появления и режим станка (наладка, автоматический цикл, ручной режим).
2. Откройте экран диагностики ПЛК (PLC Diagnosis / Signal Status) и проверьте состояние входов и выходов, относящихся к описанной цепи.
3. Проверьте механическую часть — концевик, датчик, цилиндр — на предмет загрязнения, смещения или физического повреждения.
4. Прозвоните кабель и разъёмы между датчиком и модулем ввода-вывода, обратите внимание на состояние экранирования.
5. Если сигнал на клемме корректный, а ПЛК его не видит — переходите к диагностике самого модуля ввода-вывода или платы контроллера.

Важная оговорка: точное значение кода, привязка к конкретной цепи и диапазон допустимых значений зависят от модели станка Mazak, версии стойки Mazatrol и конфигурации ПЛК-программы. Перед заменой любого узла сверяйтесь с руководством по обслуживанию именно вашей модели — список сообщений ПЛК там приводится с привязкой к конкретным входам и выходам.

Для расширения диагностики сигналов и замены отказавших модулей ввода-вывода на смежном оборудовании с автоматизацией удобно использовать унифицированные модули, применяемые в промышленных контроллерах и робототехнике.

Электронные компоненты · Модуль ввода-вывода

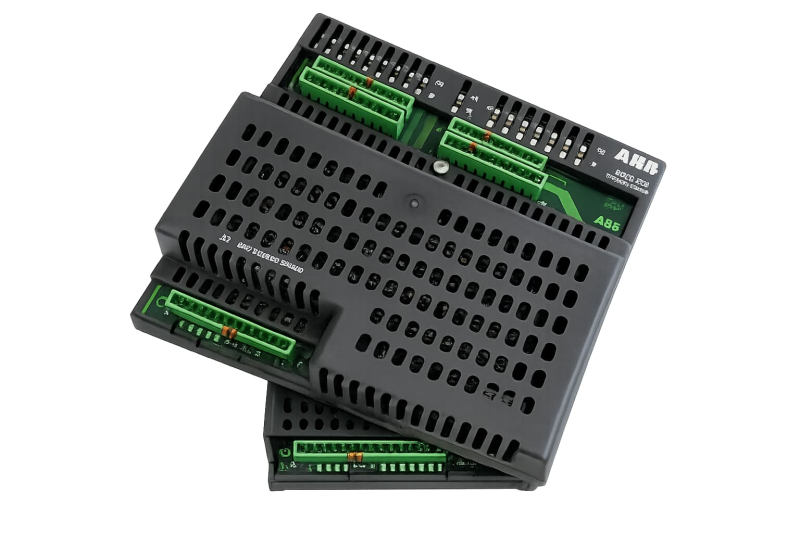

Цифровой модуль ввода‑вывода ABB DSQC328

DSQC328

Цифровой модуль ввода-вывода для расширения количества дискретных сигналов в цепях автоматизации — актуален для линий с интеграцией робота и станка с ЧПУ.

Тип цифровой I/O Применение автоматизация линии

Цена по запросу Смотреть в каталоге →

FAQ: частые вопросы

Что означают коды ПЛК в диапазоне 200–399 у Mazatrol?

Это сигналы вспомогательной логики станка — блокировки ограждений, гидравлика, пневматика, смазка и автоматическая смена инструмента. Точная расшифровка зависит от модели станка и версии ПЛК-программы.

Чем отличаются ошибки диапазона 1200–1399 от 200–399?

Диапазон 1200–1399 относится к более сложной логике — обмену сигналами между ПЛК и приводами осей, а также к расширенным зонам безопасности с двойным контролем каналов.

Можно ли временно отключить блокировку двери, чтобы станок продолжил работу?

Нет. Блокировки безопасности запрещено обходить перемычками или программно — это прямой риск для оператора и нарушение требований охраны труда.

Как понять, что причина в модуле ввода-вывода, а не в датчике?

Если сигнал на клемме датчика корректный (проверяется мультиметром), а ПЛК его не фиксирует на экране диагностики, неисправность нужно искать в модуле ввода-вывода или кабельной трассе до него.

Где посмотреть точную расшифровку кода для конкретной модели Mazak?

В руководстве по обслуживанию станка, в разделе списка сообщений ПЛК (PLC Alarm/Message List) — там коды привязаны к конкретным входам и выходам вашей конфигурации.

Заключение

Ошибки ПЛК Mazatrol в диапазонах 200–399 и 1200–1399 — это в первую очередь сигнал о состоянии периферии станка: датчиков, концевиков, гидравлики, АТС и цепей безопасности, а не приговор для самой стойки. Правильная последовательность действий — сначала проверить конкретный физический сигнал по диагностике ПЛК, и только затем переходить к плате или модулю ввода-вывода.

Если ошибка ПЛК повторяется после проверки датчиков и кабелей, а руководство по вашей модели станка не даёт однозначного ответа, обратитесь к специалистам ООО «Эффективное производство» — поможем расшифровать код с учётом конкретной конфигурации станка и подобрать нужный модуль или плату для замены.
